| 양흡입 벨트구동 시로코 송풍기
(Double Suction V-belt Drive Sirocco Fan) |
| |
 |
싱글형 양흡입 벨트구동 시로코 송풍기 |
| |
 |
| 특 징 |
| |
 |
구동축과 종동축의 풀리크기에 따라 각요구 사양에 맞도록
폭넓게 선택할 수 있고 제품의 경량화 및 수리가 용이 |
| |
|
주로 4극 범용 모터를 사용하며 각 사양에 맞도록 모터용량을
선택 사용 |
| 사용처 |
| |
|
항온항습기, 제습기, 공기조화용, 급배기 시스템 등 널리 사용 |
|
|
| |
 성능곡선 및 외형도 |
| |
|
| |
|
|

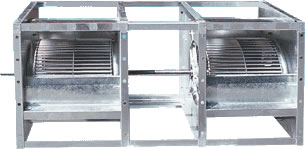

트윈형 양흡입 벨트구동 시로코 송풍기 |
| |
 |
| 특 징 |
| |
|
구동축과 종동축의 풀리크기에 따라 각요구 사양에 맞도록
폭넓게 선택할 수 있고 제품의 경량화 및 수리가 용이 |
| |
|
주로 4극 범용 모터를 사용하며 각 사양에 맞도록 모터용량을
선택 사용 |
| 사용처 |
| |
|
항온항습기, 제습기, 공기조화용, 급배기 시스템 등 널리 사용 |
|
|
| |
| 트윈형 풍량,회전수,축동력 구하는 공식 |
| |
풍량의 증가로 트윈형으로 사용시, 싱글형의 성능곡선표를 기준으로 아래 공식에 의거하여
풍량, 회전수, 축동력을 구할 수 있다. |
| |
|
 |
| |
|
예를들면 싱글(SINGLE)형 송풍기 사양의 풍량이 50㎥/min, 회전수 1000RPM, 축동력이 1.0Kw일때,
트윈(TWIN)형 송풍기로 교체시에는 상기 식에 의거하여 풍량이 100㎥/min, 회전수 1050RPM,
축동력이 2.15Kw로 구할수 있다. |
| |
|
단, 압력(정압)은 송풍기가 싱글(SINGLE)형에서 트윈(TWIN)형으로 바뀌어도 정압은 일정하다. |
|
| |
|
| |
성능곡선 및 외형도 |
| |
|
| |
|
|
| |
|
