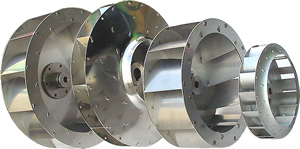

| 원심식 다익 후향각 임펠라
(Centrifugal Turbo Impellers) |
| |
 |
원심식 다익 후향각 임펠라 특징 |
| |
| 특 징 |
| |
|
저풍량 고정압 실현에 적합. |
| |
|
주로 2극 고속 회전 모타의 직결 연결하여 사용하며, 임펠라 폭,치수,각도,형상의 따라 풍량,정압의 변동을 자유롭게 선정 할 수 있다. |
| |
|
백워드 형의 경우로 비교적 안정적인 운전을 할 수있다. |
| |
|
저소음 실현을 위하여 6극 회전으로 클린룸용 FFU (Fan Filter Unit)적용 하여 사용 함. |
|
 |
|
| |
|
|

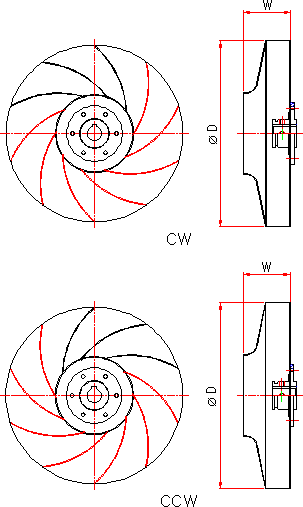

원심식 다익 후향각 임펠라 직경 및 날개 폭 |
| |
| 제품명 |
직경 ( Φ ) |
날개 폭 ( W ) |
재질 |
| CTB-150-000 |
150 |
36 |
SGCC,
AL,
SUS304,
SUS316
|
| CTB-177-000 |
177 |
36,38 |
| CTB-180-000 |
180 |
36 |
| CTB-200-000 |
200 |
45 |
| CTB-225-000 |
225 |
60 |
| CTB-250-000 |
250 |
90,105 |
| CTB-300-000 |
300 |
80,90,120 |
| CTB-315-000 |
315 |
70,80,90 |
| CTB-330-000 |
330 |
80,90 |
| CTB-360-000 |
360 |
70 |
| CTB-380-000 |
380 |
85 |
| CTB-450-000 |
450 |
80 |
| CTB-480-000 |
480 |
85 |
| CTB-550-000 |
550 |
|
|
 |
|
|
| |
|
